應用方案

首頁  /  應用方案  /  充電器、適配器

應用方案

充電器、適配器

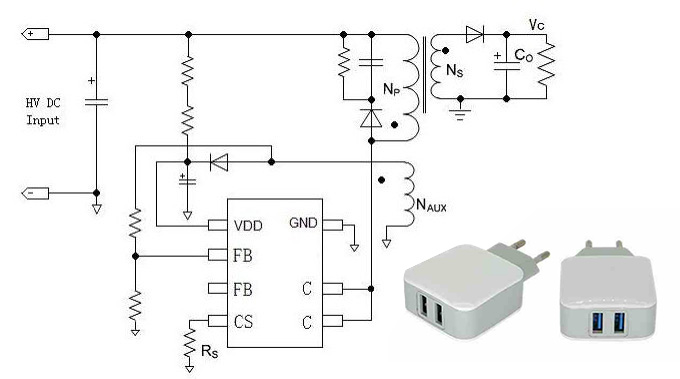

充電器案例

聚元微在充電器領域具備比較完整功率段的AC/DC電源芯片產品。我們可以為您提供3-12W內置BJT功率管的PSR系列、7.5-36W內置MOS功率管的PSR系列、以及外置MOS功率管的PSR型號，并提供高性?xún)r(jià)比、性能優異、品質穩定的Adapater/Charger系統參考設計方案。

一、充電器性能特點：

1、全電壓范圍內高精度恒流/恒壓調節；

2、去除光耦和次級控制電路；

3、內置變壓器電感補償；

4、低啟動電流，內置軟啟動，欠壓保護；

5、內置前沿消隱，過溫保護；

6、限流保護，過壓保護。

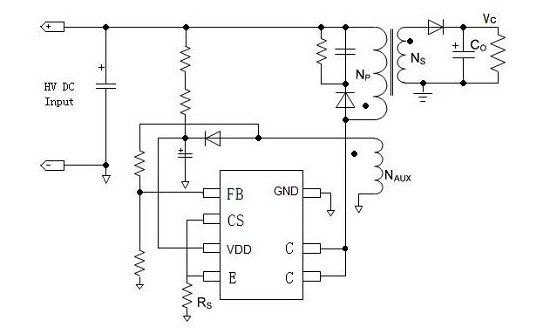

二、應用框圖









三、選型表







Product

Character

SW Voltage

VDD Operation Voltage

Power bound

Package

Note

PL3365C

CC/CV PSR Converter

800V(VCBO)

4～27V

<3W

SOP7

Charger/Adapter

PL3366C

CC/CV PSR Converter

800V(VCBO)

4～27V

<5W

SOP7

Charger/Adapter

PL3367C

CC/CV PSR Converter

700V(VCBO)

4～27V

<7.5W

SOP7

Charger/Adapter

PL3368C

CC/CV PSR Converter

700V(VCBO)

4～27V

<10W

SOP7/SOP8

Charger/Adapter

PL3369C

CC/CV PSR Converter

750V(VCBO)

4～27V

<12W

SOP7/SOP8

Charger/Adapter

PL3376C

CC/CV PSR Converter

800V(VCBO)

4～27V

<5W

SOP7

Charger/Adapter

PL3378C

CC/CV PSR Converter

700V(VCBO)

4～27V

<10W

SOP7

Charger/Adapter

PL3379C

CC/CV PSR Converter

750V(VCBO)

4～27V

<12W

SOP7

Charger/Adapter

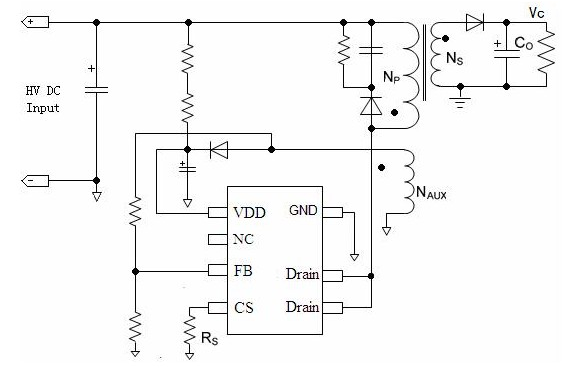

四、應用框圖



五、選型表





Product

Character

SW Voltage

RDS(on)

VDD Operation Voltage

 Power  bound

Package

Note

PL3322B

CC/CV PSR Converter

  一

  一

8～27V

  一

SOT23-6

Charger/Adapter

PL3323B

CC/CV PSR Converter

650V

8.0Ω

8～27V

<7.5W

SOP7

Charger/Adapter

PL3325B

CC/CV PSR Converter

650V

4.0Ω

8～27V

<12W

SOP7/SOP8/DIP7

Charger/Adapter

PL3326B

CC/CV PSR Converter

650V

2.6Ω

8～27V

<15W

SOP7/SOP8/DIP7

Charger/Adapter

PL3327B

CC/CV PSR Converter

650V

2.01Ω

8～27V

<18W

SOP7/SOP8/DIP7

Charger/Adapter

PL3328B

CC/CV PSR Converter

650V

1.14Ω

8～27V

<24W

DIP7

Charger/Adapter

PL3329B

CC/CV PSR Converter

650V

0.8Ω

8～27V

<36W

DIP7

Charger/Adapter
