電工工具 >
本方案采用PL51T020芯片，芯片內集成4KB-flash，128Byte真EEPROM，11Bit-ADC, 4路PWM等豐富資源。系統利用PL51T020偏上集成諸多資源，實現剪刀機開關信號，位置信號等檢測，電機過載異常檢測；電路簡潔成本可控。
一、方案性能特點
1、主控芯片PL51T020資源豐富，集成度高；
2、多路外部中斷和按鍵中斷可用于霍爾等器件檢測；
3、電機工作電流檢測，實時檢測過載電流；
4、片內集成POR/LVR/LPD等多模塊電壓檢測手段。

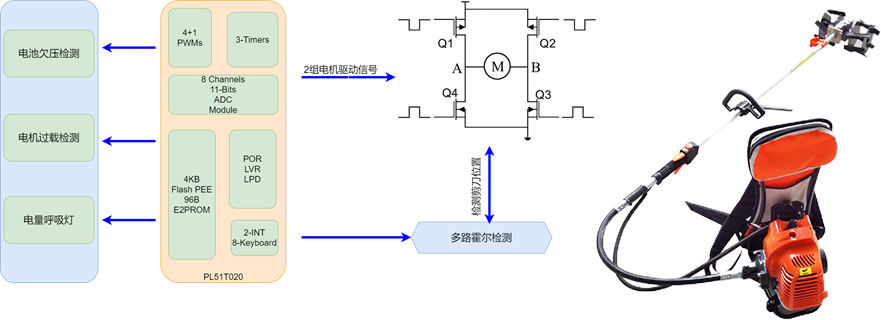

二、應用框圖
三、選型表
Series | Part No. | Flash | SRAM | EEPROM | I/O | Timer | Connectivity | ACMP. | PWM | OPA. | ADC | Touch Key | DAC | T.S. | Freq. | PLL | Voltage | Temp. Range | 2.4G T/RX | ICP/ICD | Package | MoQ | ||
UART | SPI | I2C | ||||||||||||||||||||||
4K flash MCU | PL51T020S8 | 4K | 256 | 128 | 6 | 3*16b | 0 | 0 | 0 | 0 | 4*12b | / | 2*11b | ~5 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | SOP8 | 2K Tube |
PL51T020N16 | 4K | 256 | 128 | 14 | 3*16b | 1 | 1 | 1 | 0 | 6*12b | / | 4*11b | ~12 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | QFN16 | 4K T&R | |
PL51T020S16 | 4K | 256 | 128 | 14 | 3*16b | 1 | 1 | 1 | 0 | 6*12b | / | 4*11b | ~12 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | SOP16 | 2K Tube | |
PL51T020N20 | 4K | 256 | 128 | 20 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | / | 6*11b | ~20 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | QFN20 | 4K T&R | |
PL51T020T20 | 4K | 256 | 128 | 20 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | / | 6*11b | ~20 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | TSSOP20 | 2K Tube | |
PL51T020B24 | 4K | 256 | 128 | 22 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | / | 8*11b | ~20 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | SSOP24 | 2K Tube | |
PL51T020N24 | 4K | 256 | 128 | 22 | 3*16b | 1 | 1 | 1 | 1 | 6*12b | / | 8*11b | ~20 | / | Y | ~12M | NA | 2.0-5.5 | -40-125° | N | ICP | QFN24 | 4K T&R | |
